Práctica de laboratorio: Uso de la CLI del IOS
con las tablas de direcciones MAC del switch

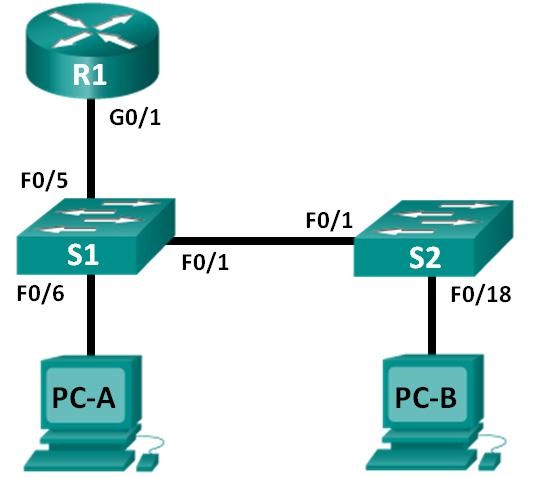

Topología
Tabla de
direccionamiento
Objetivos
Parte 1: Armar y configurar la red
•
Tender el cableado de red de acuerdo con el
diagrama de topología.
•
Configurar los dispositivos de red de acuerdo
con la tabla de direccionamiento.
Parte 2: Examinar la tabla de direcciones MAC
del switch
•
Utilizar los comandos show para observar el proceso para crear la tabla de direcciones
MAC del switch.
Información
básica/Situación
El
propósito de un switch LAN de capa 2 es enviar tramas de Ethernet a
dispositivos host en la red local. El switch registra las direcciones MAC del
host que pueden verse en la red y asigna esas direcciones MAC a sus propios
puertos del switch Ethernet. Este proceso se denomina “creación de la tabla de
direcciones MAC”. Cuando un switch recibe una trama de una PC, examina las
direcciones MAC de origen y destino de la trama. La dirección MAC de origen se
registra y se asigna al puerto del switch de donde provino. Luego, se busca la
dirección MAC de destino en la tabla de direcciones MAC. Si la dirección MAC de
destino es una dirección conocida, entonces la trama se reenvía fuera del
puerto del switch correspondiente de la dirección MAC. Si la dirección MAC es
desconocida, entonces la trama se transmite fuera de todos los puertos del
switch, excepto del que provino. Es importante observar y comprender la función
de un switch y la forma en que entrega los datos en la red. La forma en que un
switch actúa tiene consecuencias para los administradores de red cuya tarea es
garantizar una comunicación de red segura y uniforme.
Los switches
se utilizan para interconectar PC y entregar información a estas en las redes
de área local. Los switches proporcionan las tramas de Ethernet a los
dispositivos host identificados por las direcciones MAC de la tarjeta de
interfaz de red.
En la
parte 1, armará una topología de varios routers y varios switches con un enlace
troncal que une los dos switches. En la parte 2, hará ping a diversos
dispositivos y observará la forma en que los dos switches construyen las tablas
de direcciones MAC.
Nota: los routers que se utilizan en las prácticas
de laboratorio de CCNA son routers de servicios integrados (ISR, Integrated Services Routers) Cisco 1941 con Cisco IOS
versión 15.2(4)M3 (imagen universalk9). Los switches que se utilizan son Cisco
Catalyst 2960s con Cisco IOS versión 15.0(2) (imagen de lanbasek9). Pueden
utilizarse otros routers, switches y versiones de Cisco IOS. Según el modelo y
la versión de Cisco IOS, los comandos disponibles y los resultados obtenidos
pueden diferir de los que se muestran en las prácticas de laboratorio. Consulte
la tabla Resumen de interfaces del router que se encuentra al final de esta
práctica de laboratorio para obtener los identificadores de interfaz correctos.
Nota:
asegúrese de que los routers y los switches se hayan borrado y no tengan
configuraciones de inicio.
Si
no está seguro, consulte con el instructor.
Recursos
necesarios
•
1 router (Cisco 1941 con Cisco IOS, versión
15.2(4)M3, imagen universal o similar)
•
2 switches (Cisco 2960 con Cisco IOS, versión
15.0(2) [imagen lanbasek9 o comparable])
•
2 PC (Windows 7, Vista o XP con un programa de
emulación de terminal, por ejemplo, Tera Term)
•
Cables de consola para configurar los
dispositivos Cisco IOS mediante los puertos de consola
•
Cables Ethernet, como se muestra en la
topología.
Nota: las
interfaces Fast Ethernet en los switches Cisco 2960 cuentan con detección
automática, y se puede utilizar un
cable directo de Ethernet entre los switches S1 y S2. Si utiliza otro modelo de
switch Cisco, puede ser necesario usar un cable cruzado Ethernet.
Parte 1: Armar y
configurar la red
Paso 1: Tender el cableado de red de acuerdo con la
topología
Paso 2: Configurar los hosts de la PC
Paso 3: Inicializar y recargar los routers y switches
según sea necesario
Paso 4: Configurar los parámetros básicos para cada
switch
a.
Configure el nombre del dispositivo como se
muestra en la topología.
b.
Configure la dirección IP y el gateway
predeterminado como se indica en la tabla de direccionamiento.
c.
Asigne cisco
como la contraseña de consola y la contraseña de vty.
d.
Asigne class
como la contraseña de EXEC privilegiado.
Paso 5: Configurar los parámetros básicos del router
a.
Desactive la búsqueda del DNS.
b.
Configure la dirección IP del router como se
indica en la tabla de direccionamiento.
c.
Configure el nombre del dispositivo como se
muestra en la topología.
d.
Asigne cisco
como la contraseña de consola y la contraseña de vty.
e.
Asigne class
como la contraseña de EXEC privilegiado.
Parte 2: Examinar
la tabla de direcciones MAC del switch
A
medida que los dispositivos de red inician la comunicación en la red, un switch
aprende las direcciones MAC y crea la tabla de direcciones MAC.
Paso 1: Registrar las direcciones MAC del dispositivo
de red
a.
Abra el símbolo del sistema en la PC-A y la PC-B
y escriba ipconfig /all. ¿Cuáles son
las direcciones físicas del adaptador Ethernet?
Dirección
MAC de la PC-A:
Dirección
MAC de la PC-B:
b.
Acceda al router R1 mediante el puerto de
consola e introduzca el comando show
interface G0/1. ¿Cuál es la dirección de hardware?
Dirección
MAC Gigabit Ethernet 0/1 del R1:
Respuesta: la
direction es: 30f7.0da3.17c1.
c.
Acceda a los switches S1 y S2 mediante el puerto
de consola e introduzca el comando show
interface F0/1 en cada switch.
En la segunda línea del resultado del comando, ¿cuáles son las direcciones de hardware (o la dirección física
[bia])?
Dirección
MAC Fast Ethernet 0/1 del S1:
Respuesta:
la dirección es: F0/1 del S1 es 0cd9.96d2.3d81.
Dirección
MAC Fast Ethernet 0/1 del S2:
Respuesta: la
dirección es: F0/1 del S1 es 0cd9.96d2.4581.
Paso 2: Visualizar la tabla de direcciones MAC del
switch
Acceda
al switch S2 mediante el puerto de consola y vea la tabla de direcciones MAC,
antes y después de ejecutar pruebas de comunicación de red con ping.
a.
Establezca una conexión de consola al S2 e
ingrese al modo EXEC privilegiado.
b.
En el modo EXEC privilegiado, escriba el comando
show mac address-table y presione
Entrar.
S2# show mac
address-table
Aunque
no se haya iniciado la comunicación de red a través de la red (es decir, sin
uso de ping), es posible que el switch haya aprendido las direcciones MAC de su
conexión a la PC y al otro switch. ¿Hay direcciones MAC registradas en la tabla
de direcciones MAC?
Respuesta: El switch
puede tener una o más direcciones MAC en la tabla; según si los estudiantes
introdujeron un comando ping, o no, cuando configuraron la red. Lo más probable
es que el switch haya aprendido las direcciones MAC a través del puerto de
switch F0/1 del S1. El switch registra varias direcciones MAC de hosts que
aprendió a través de la conexión al otro switch en F0/1.
¿Qué
direcciones MAC se registran en la tabla? ¿A qué puertos de switch están
asignadas y a qué dispositivos pertenecen? Omita las direcciones MAC que
corresponden a la CPU.
Respuesta: Se ven varias
direcciones MAC registradas en la tabla de direcciones MAC, en particular las
direcciones MAC aprendidas a través del puerto de switch F0/1 del S1. En el
resultado del ejemplo anterior, la dirección MAC F0/1 del S1 y la dirección MAC
de la PC-A corresponden al F0/1 del S2.
Si
anteriormente, en el paso 1, no registró direcciones MAC de los dispositivos de
red, ¿cómo podría saber a qué dispositivos pertenecen las direcciones MAC
utilizando solo el resultado del comando show
mac address-table? ¿Esto funciona en
todas las situaciones?
Respuesta: El
resultado del comando show mac address-table muestra el puerto en el que se
aprendió la dirección MAC. En la mayoría de los casos, esto identifica el
dispositivo de red al que pertenece la dirección MAC, excepto en el caso de
varias direcciones MAC asociadas al mismo puerto. Esto sucede cuando los
switches están conectados a otros switches y registran todas las direcciones
MAC para los dispositivos conectados al otro switch.
Paso 3: Borre la tabla de direcciones MAC del S2 y
vuelva a visualizar la tabla de direcciones MAC.
a.
En el modo EXEC privilegiado, escriba el comando
clear mac address-table dynamic y
presione Entrar.
S2# clear
mac address-table dynamic
b.
Vuelva a escribir rápidamente el comando show mac address-table. ¿La tabla de
direcciones MAC contiene alguna dirección para VLAN 1? ¿Hay otras direcciones
MAC en la lista?
Respuesta: No. Es muy probable que el estudiante descubra
que la dirección MAC para el puerto de switch F0/1 del otro switch se reinsertó
rápidamente en la tabla de direcciones MAC.
Espere
10 segundos, escriba el comando show mac
address-table y presione Entrar. ¿Hay nuevas direcciones en la tabla de
direcciones MAC?
Respuesta: Es posible
debido a las variaciones que se encuentran.
Paso 4: En la PC-B, haga ping a los dispositivos
en la red y observe la tabla de direcciones MAC del switch.
a.
En la PC-B, abra el símbolo del sistema y
escriba arp -a. Sin incluir
direcciones multicast o de broadcast, ¿cuántos pares de direcciones IP a MAC
del dispositivo aprendió el ARP?
Respuesta: Es
posible que la caché ARP no tenga ninguna entrada, o puede ser que tenga la
asignación de direcciones IP del gateway a direcciones MAC.
b.
En el símbolo del sistema de la PC-B, haga ping
al router/gateway R1, PC-A, S1 y S2. ¿Todos los dispositivos tuvieron
respuestas exitosas? Si la respuesta es negativa, revise el cableado y las
configuraciones IP.
Respuesta: Si la red
estaba conectada y configurada correctamente, la respuesta debería ser
positiva.
c.
En una conexión de consola al S2, introduzca el
comando show mac address-table. ¿El
switch agregó más direcciones MAC a la tabla de direcciones MAC? Si es así,
¿qué direcciones y dispositivos?
Respuesta: Existe la posibilidad que solo se haya agregado
una asignación de dirección MAC adicional a la tabla, lo más probable es que
sea la dirección MAC de la PC-A.
En
la PC-B, abra el símbolo del sistema y vuelva a escribir arp -a. ¿La caché ARP de la PC-B tiene entradas adicionales para
todos los dispositivos de red a los que se enviaron pings?
Respuesta: Las respuestas pueden variar, pero la caché ARP en la PC-B debería
tener más entradas.
Reflexión
En las redes Ethernet, los datos se
entregan a los dispositivos por medio de las direcciones MAC. Para que esto
suceda, los switches y las PC crean cachés ARP y tablas de direcciones MAC en
forma dinámica. Con solo algunas PC en la red, este proceso parece bastante
fácil. ¿Cuáles podrían ser algunos de los desafíos en las redes más grandes?
Respuesta: Los broadcasts ARP podrían causar tormentas
de broadcast. Dado que las tablas MAC de ARP y de los switches no pueden
autenticar ni validar las direcciones IP para las
direcciones MAC, sería fácil suplantar un dispositivo en la red.
